在創新加速的浪潮中，為更好地響應客戶群需求，芯驛電子 ALINX 推出全新 IP 核產品線，致力于為高性能數據傳輸和復雜計算需求提供高帶寬、低延遲的解決方案。發布的第一批 IP 核包括 10GBe/40GBe UDP 協議棧 IP 核、10GbE TCP/IP 協議棧 IP 核和 NVMe AXI IP 核。

ALINX 發布的 10GbE TCP/IP 協議棧 IP 核，能夠實現符合 IEEE802.3 標準的完整協議棧，支持高達 9000 字節的 MTU，特別適用于需要大規模數據傳輸和實時視頻處理的應用場景。

10GbE TCP/IP 協議棧 IP 核注重數據傳輸的可靠性，具備完整的 TCP 傳輸控制機制，包括流量控制、重傳和保序，以確保數據的完整性和準確性。支持最多兩條 TCP 連接的設計使其能夠在數據庫同步、文件傳輸等應用中提供強勁穩定的傳輸性能。

ALINX 發布的 NVMe AXI IP 核，專注于加速存儲訪問，通過 PCIe 接口連接外部 NVMe SSD，支持自動鏈路初始化和 3000MB/s 的讀寫速率，充分滿足高性能存儲應用的需求。該 IP 核便于集成到 Xilinx 架構中，在數據中心和高性能計算應用中大幅提升存儲效率。

憑借高效的設計和完備的技術支持服務，芯驛電子 ALINX 的 IP 核將幫助客戶在復雜的計算和存儲環境中實現性能優化與快速部署，推動企業在競爭激烈的市場中持續創新與突破。

以下為產品特性介紹，完整用戶手冊請聯系銷售工程師獲取。

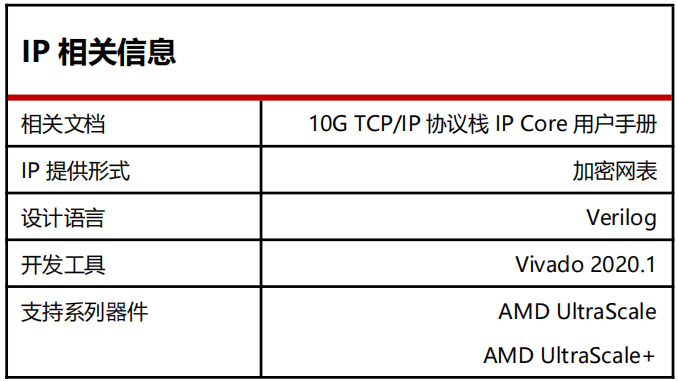

• 根據 OSI 分層模型實現符合 IEEE802.3 標準的 ARP、IPV4、ICMP、TCP 協議棧

• 支持 ARP，用于獲取或發送 MAC 地址

• 支持 ICMP，用于響應 Ping 命令

• 作為 TCP 的 server，響應 client 的建聯請求、斷聯請求，也可主動發起斷聯請求

• ARP 報文應答支持所有來查詢的應答，但只維護一個業務所用的 ARP 表

• ARP 表未建立時，不響應建聯請求

• ARP 表已建立時，接受到配置的 TCP 監聽請求后才會響應建聯請求

• 10Gps 以太網連接，支持 TCP，IP 的校驗和的產生與校驗，CRC 由 MAC IP 計算產生

• 基于 Xilinx 10G MAC IP 開發，支持最大 MTU 高達 9000 Bytes，最小 64 Bytes 的數據傳輸

• TCP 數據報文的發送、接收、應答及心跳包的維護

• TCP 傳輸中保序、重傳、確認、快重傳

• TCP 傳輸中基于接收和發送窗口的流量控制

• TCP 建聯后，接收到客戶端 RST 報文時，直接斷開連接

• 最多支持兩條 TCP 連接

• 用戶接口為 AXI4 stream 接口，協議棧利用 MAC IP 產生的時鐘 156.25MHz，10Gps 數據總線寬度 64 bit

• TCP_IP 協議棧 IP core 內部數據為 8 Bytes 對齊處理

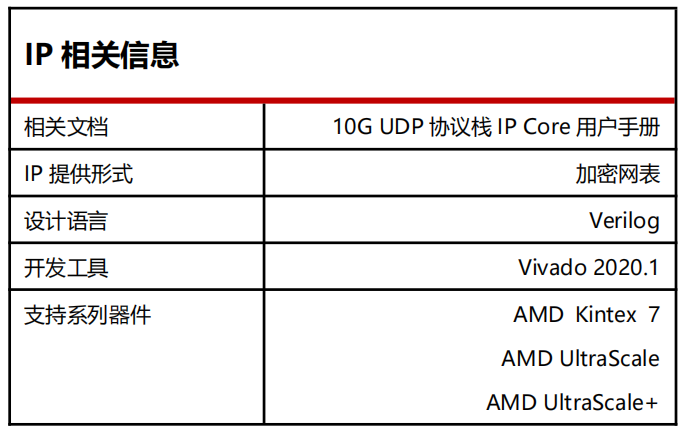

• 根據 OSI 分層模型實現符合 IEEE802.3 標準的 ARP、IPV4、ICMP、UDP 協議棧

• 支持 ARP，用于獲取或發送 MAC 地址

• 支持 ICMP，用于響應 Ping 命令

• ARP 報文應答支持所有來查詢的應答，可以緩存 10 個 ARP 表

• ARP 表未建立時，不會發送 UDP 數據包

• 10Gps 以太網連接，支持 UDP，IP 的校驗和的產生與校驗，CRC 由 MAC IP 計算產生

• 基于 Xilinx 10G MAC IP 開發，支持最大 MTU 高達 9000 Bytes，最小 64 Bytes 的數據傳輸

• 用戶接口為 AXI4 stream 接口，協議棧利用 MAC IP 產生的時鐘 156.25MHz，10Gbps 數據總線寬度 64 bit

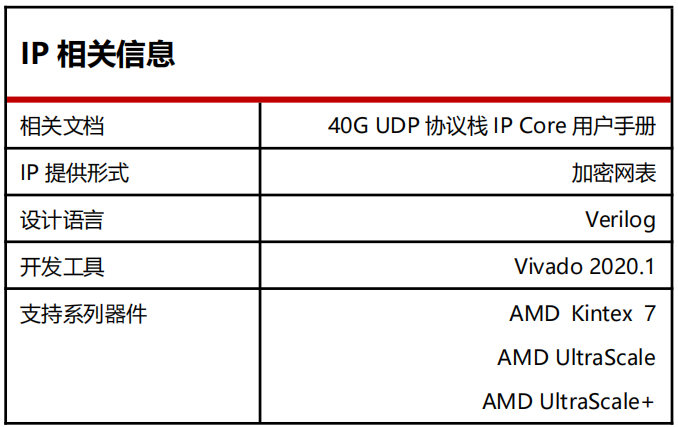

• 根據 OSI 分層模型實現符合 IEEE802.3 標準的 ARP、IPV4、ICMP、UDP 協議棧

• 支持 ARP，用于獲取或發送 MAC 地址

• 支持 ICMP，用于響應 Ping 命令

• ARP 報文應答支持所有來查詢的應答，可以緩存 10 個 ARP 表

• ARP 表未建立時，不會發送 UDP 數據包

• 40Gbps 以太網連接，支持 UDP，IP 的校驗和的產生與校驗，CRC 由 MAC IP 計算產生

• 基于 Xilinx 40G MAC IP 開發，支持最大 MTU 高達 9000 Bytes，最小 64 Bytes 的數據傳輸

• 用戶接口為 AXI4 stream 接口，協議棧利用 MAC IP 產生的時鐘 312.5MHz，40Gbps 數據總線寬度 256 bit

• 大規模數據中心和云計算

• 媒體和娛樂領域實時視頻處理與傳輸

• 大規模 AI 與機器學習集群

• 工業物聯網和自動化

• 科研、醫療成像、基因測序等

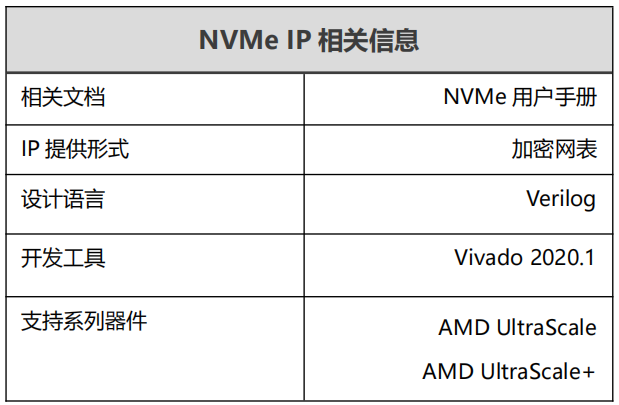

• 實現不依靠 CPU 通過 PCIe 訪問外部內存 NVMe SSD

• 支持命令：Identify, Write, Read, and Flush

• 支持 PCIe Gen 1.0，2.0，3.0，4.0

• 兼容 NVM Express 1.4 協議

• 自動初始化 NVMe 和 PCIe 鏈路硬件模塊

• 自動的提交和完成命令

• 支持最大每個隊列 65535 個 I/O 命令

• 基于 PCIe3.0 X4 讀寫速率均可達到 3000MB/s

• MPSMIN(最小內存頁傳輸大小)：4Kbyte

• MDTS（最大數據傳輸大小）：至少 128Kbyte 或者沒有限制

• LBA 單元：512 字節或者 4096 字節

• NVMe IP 支持兩個版本，包括 AXI FULL 版本和 AXI Stream 版本

• 實現的參考設計：XCZU19EG+FMC子板(FH1402)+SAMSUNG 980 M.2 SSD

• 提供完備的技術支持與定制化設計服務

• 智能監控

• 醫療設備

• 工業自動化等
